Fehlercode 3: Hallsensor-Fehler Reparatur

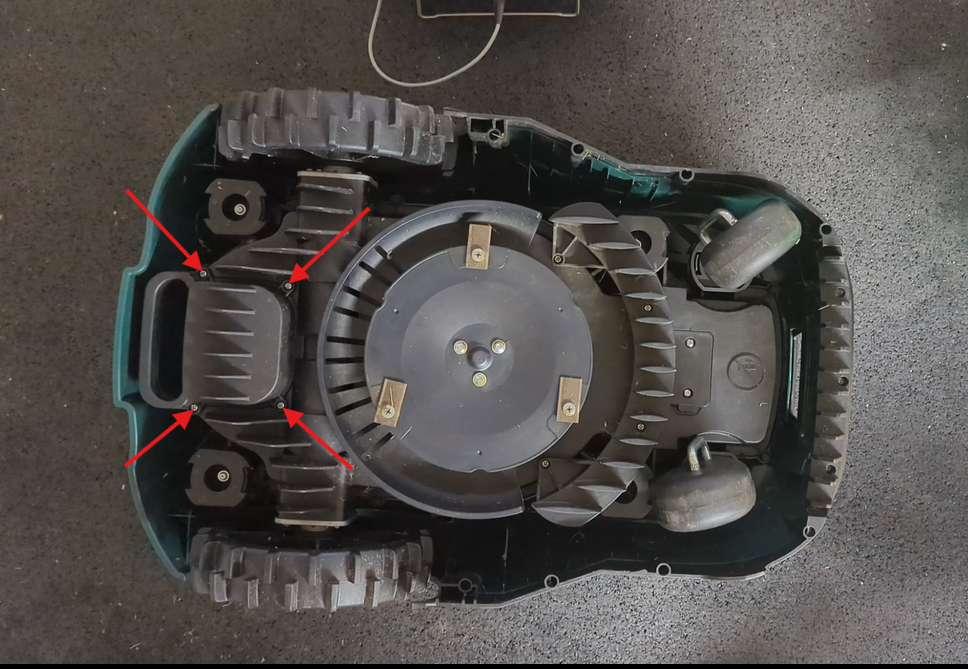

Entferne die 4 markierten Schrauben um den Akkudeckel abheben zu können, den Akku herauszunehmen, und den Roboter Stromlos zu machen.

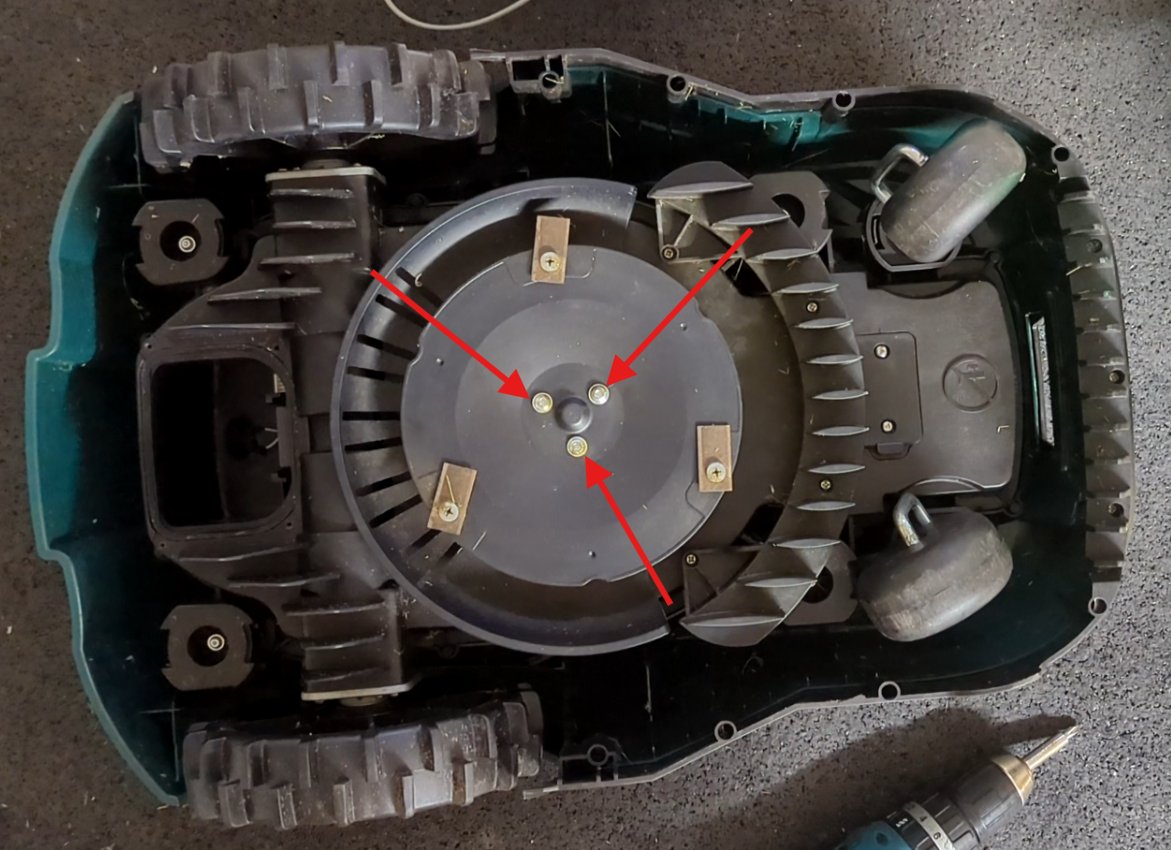

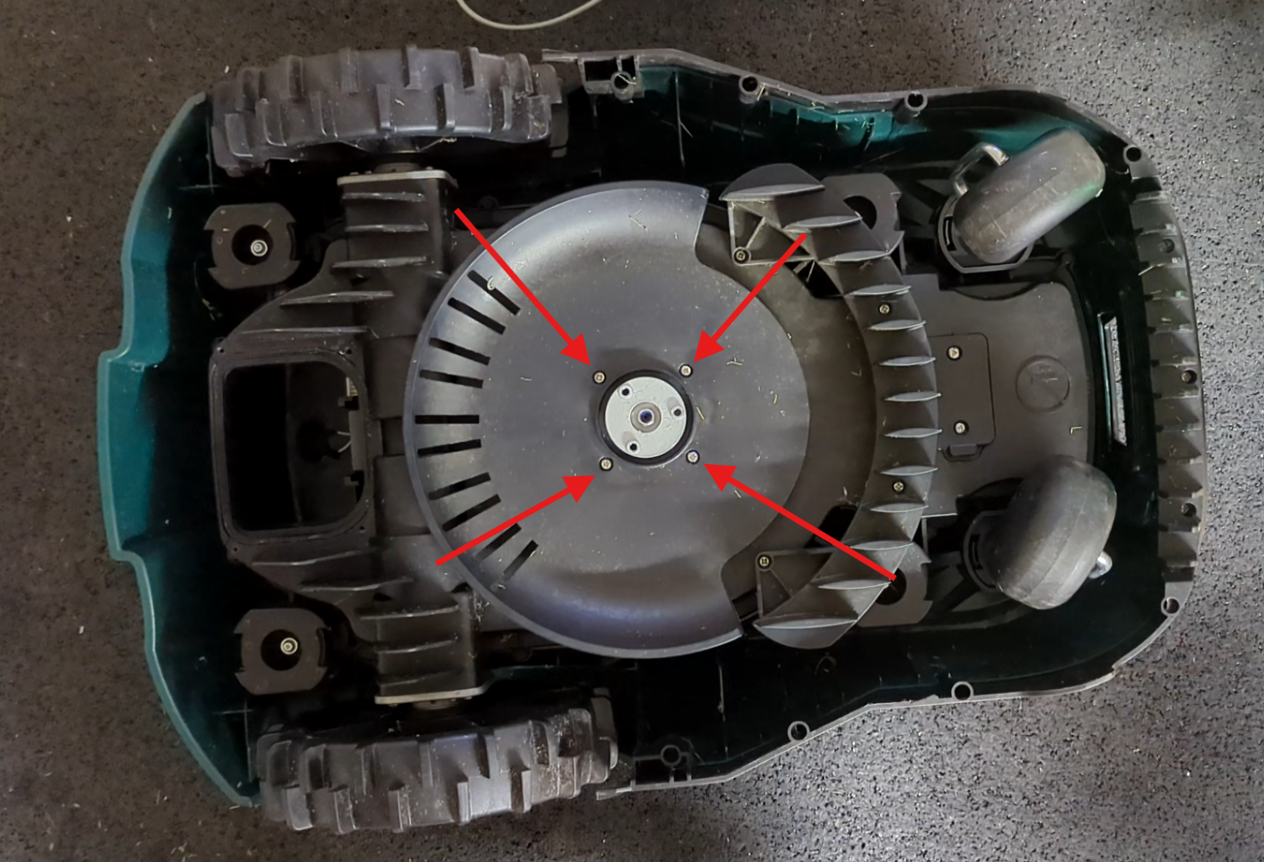

Entferne die 3 Schrauben der Messerscheibe vorsichtig und hebe sie ab.

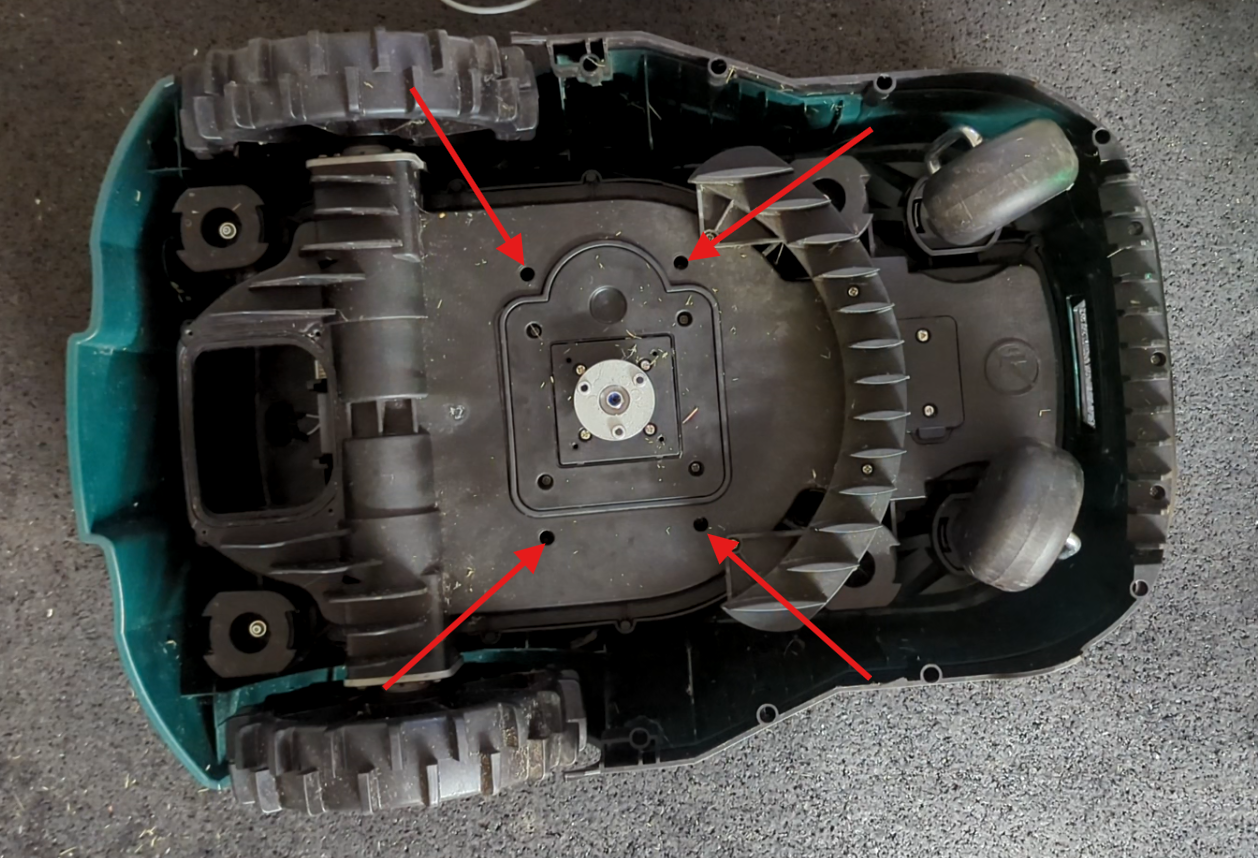

Löse die vier Schrauben an dem Messerschutz der Messerscheibe und nimm auch diese ab.

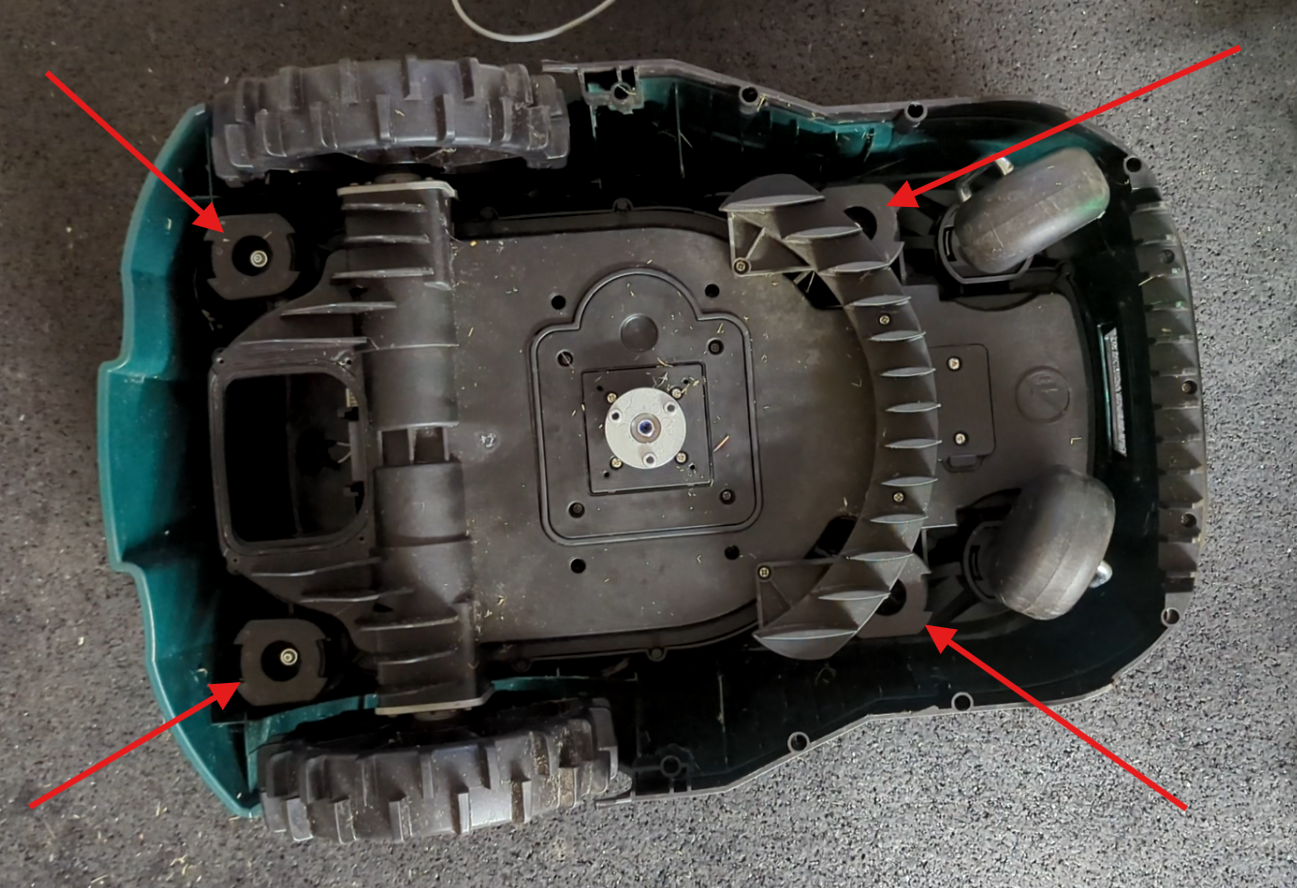

Löse die vier äußeren Schrauben um den Motor herum, diese halten das Gehäuse von innen fest. Dafür benötigst du einen langen Kreuzschlitzschraubenzieher.

Drücke die Gehäuseclips mit deinen Fingern ein, um das Chassis vom Roboter zu lösen. Nimm dir hierfür am besten jemanden zu Hilfe, damit jeder zwei Clips drücken kann und Ihr den Roboter gemeinsam abheben könnt.

Nimm dir nun einen kleinen Schlitzschraubendreher zur Hand und heble die Blende der Höhenverstellung, an der markierten Stelle, vorsichtig ab.

Schraube die Höhenverstellung nun ab.

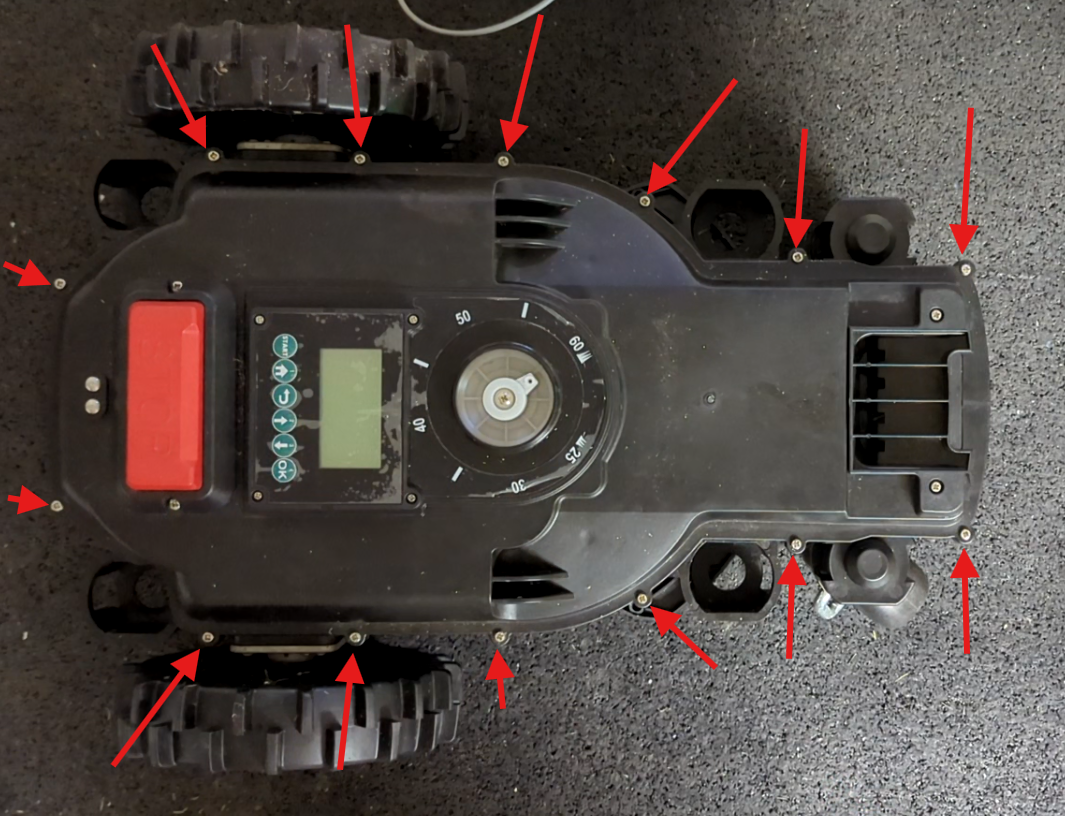

Löse nun alle 14 Schrauben des Hauptgehäuses.

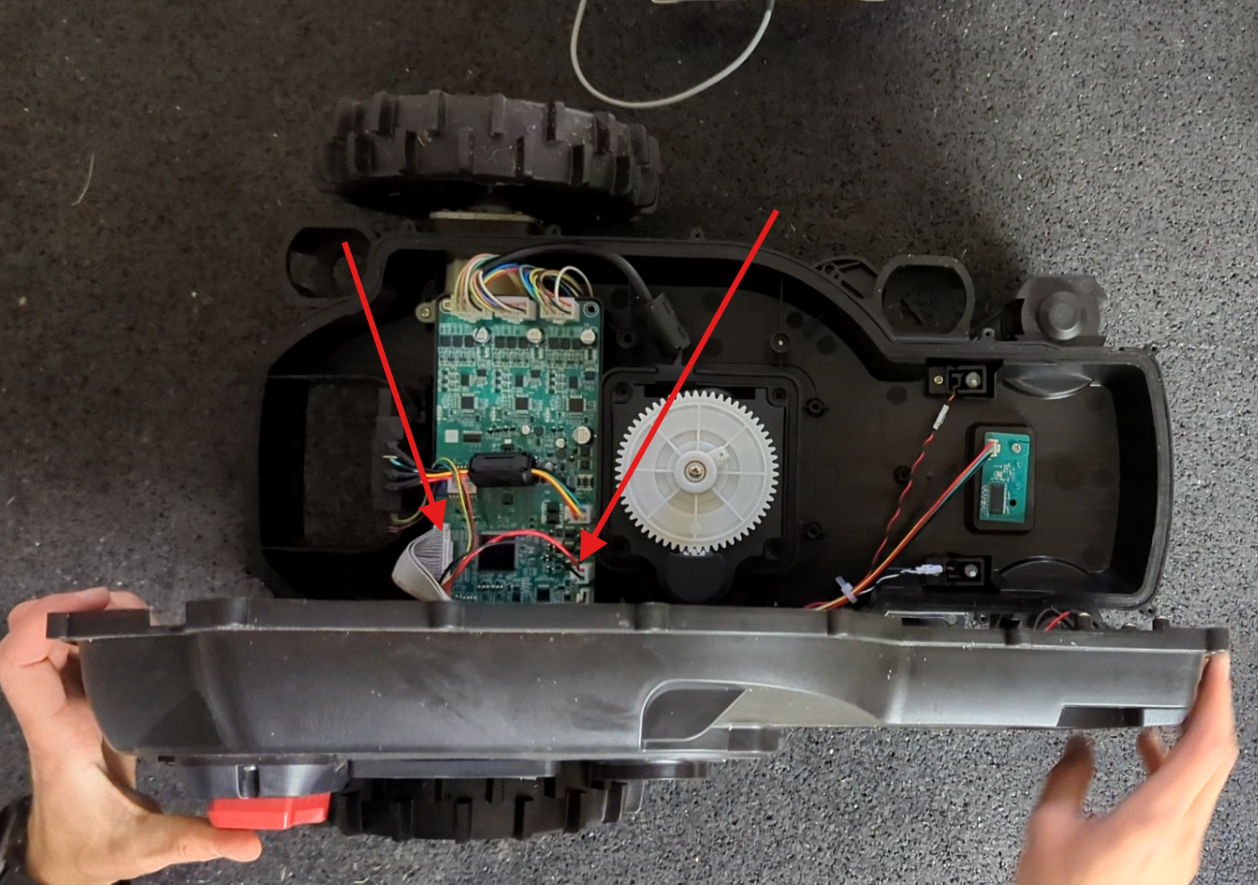

Ziehe nun das Displaykabel und Ladekabel vorsichtig ab.

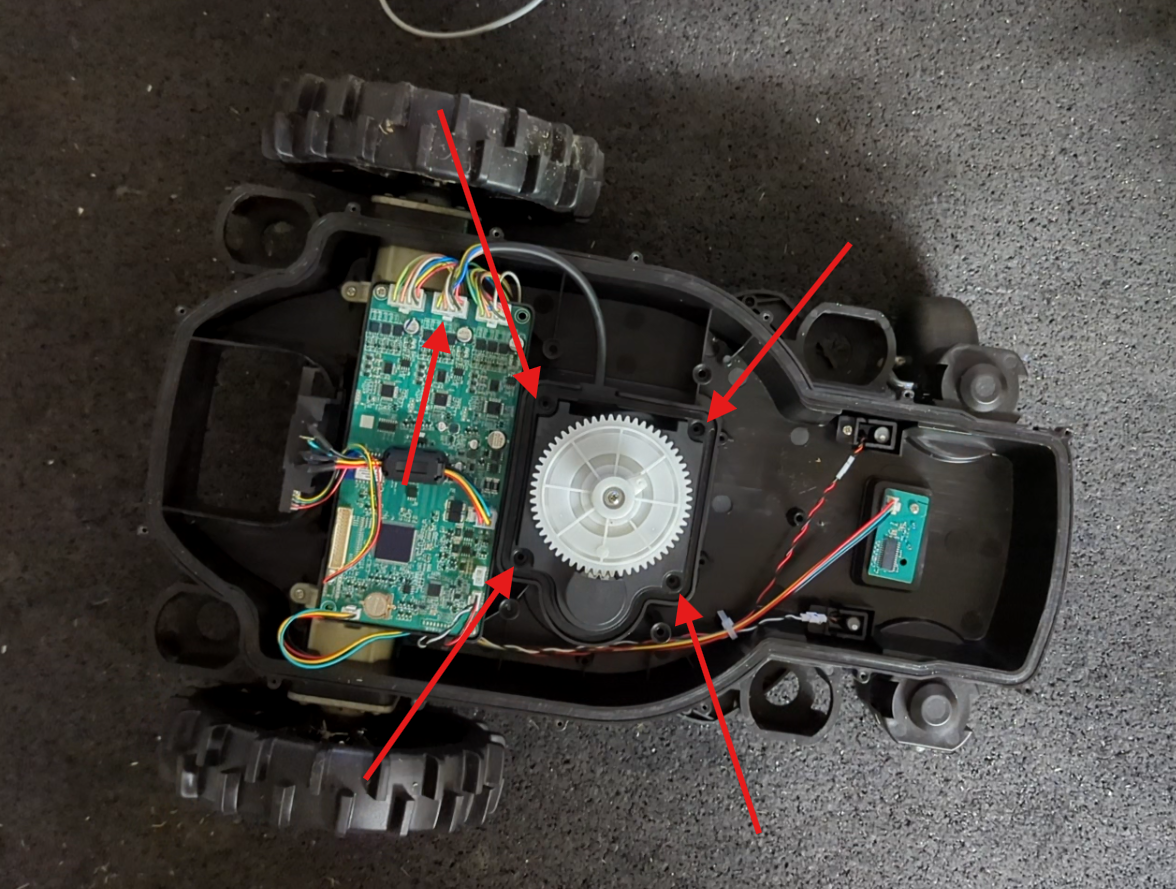

Ziehe nun auch das Kabel des Messermotors ab, löse die 4 Schrauben, welche den Messermotor noch halten und drücke den Messermotor nach unten aus raus.

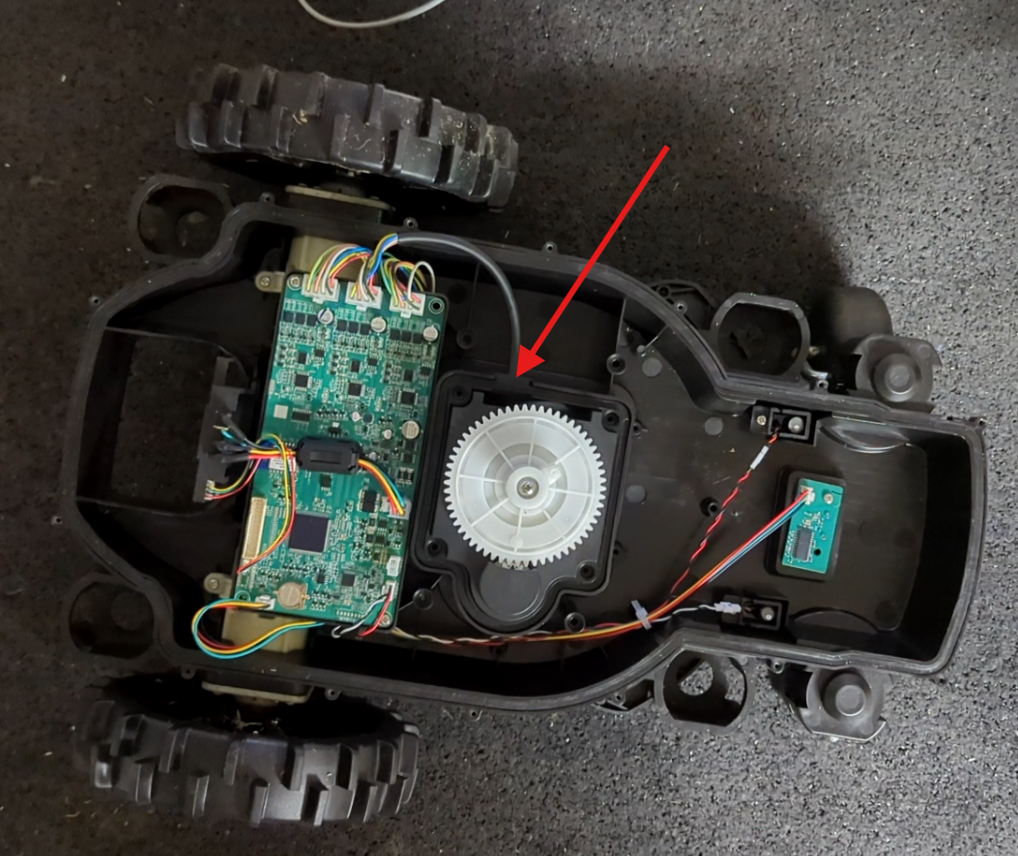

Setze den neuen Messermotor von unten wieder ein.\nAchte auf den schwarzen Stoffring und die Dichtung, diese müssen wieder sauber eingesetzt werden.\nStecker einstecken und den Motor wieder festschrauben.

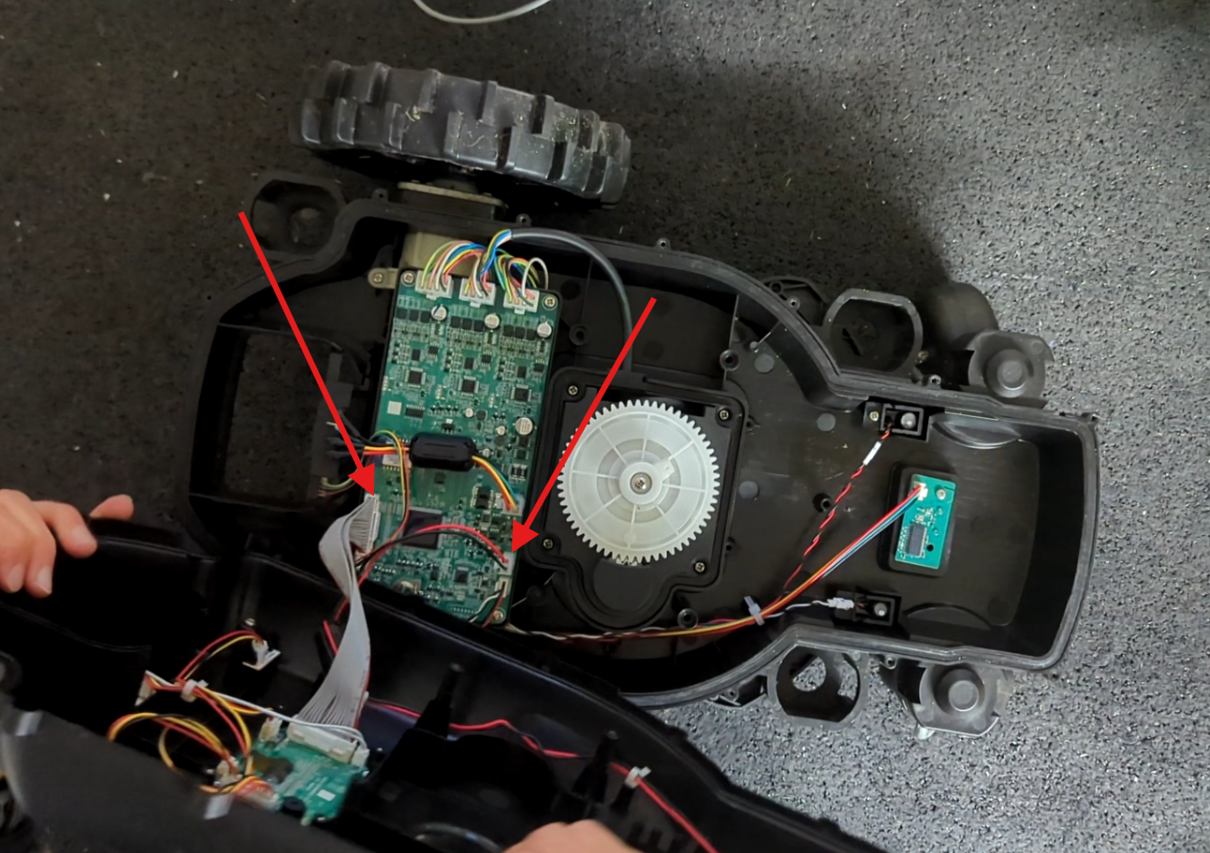

Schließe nun das Display und den Ladeanschluss wieder an, kontrolliere die Dichtung und setze den Deckel wieder auf.

Schraube nun alle 14 Schrauben wieder in das Hauptgehäuse.

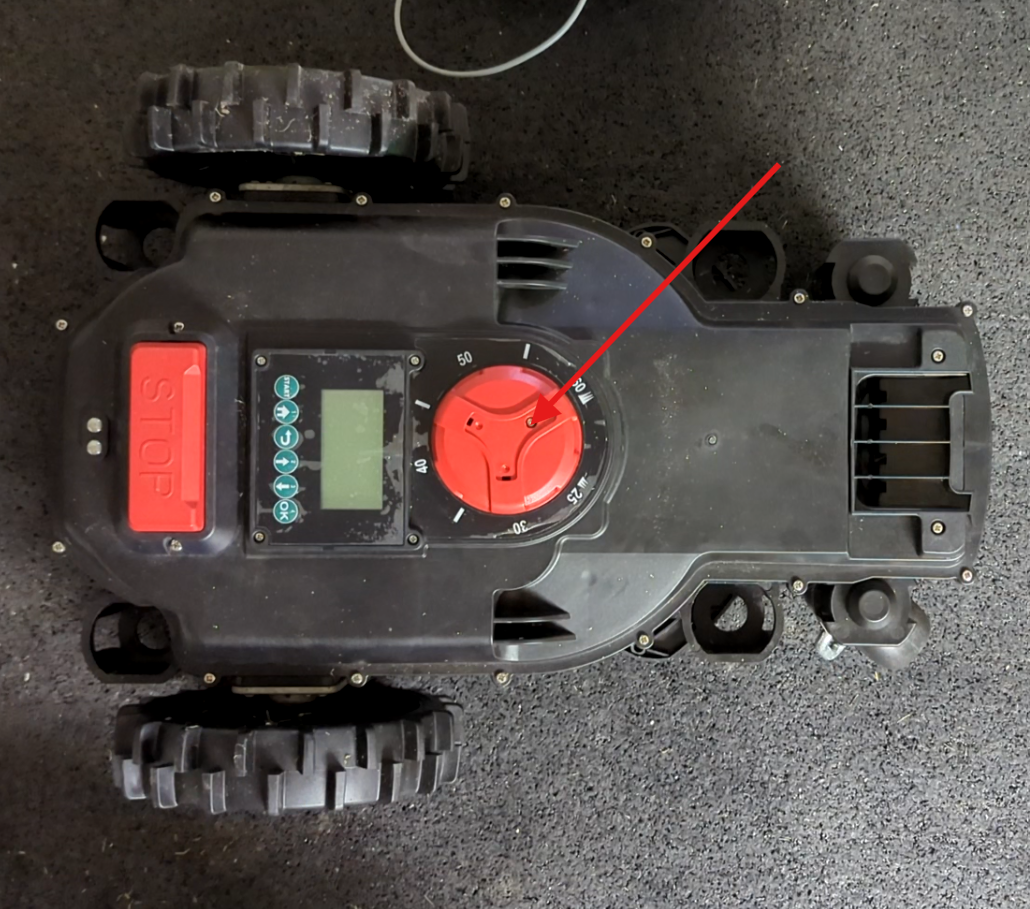

Schraube nun wieder die Höhenverstellung wieder ein.

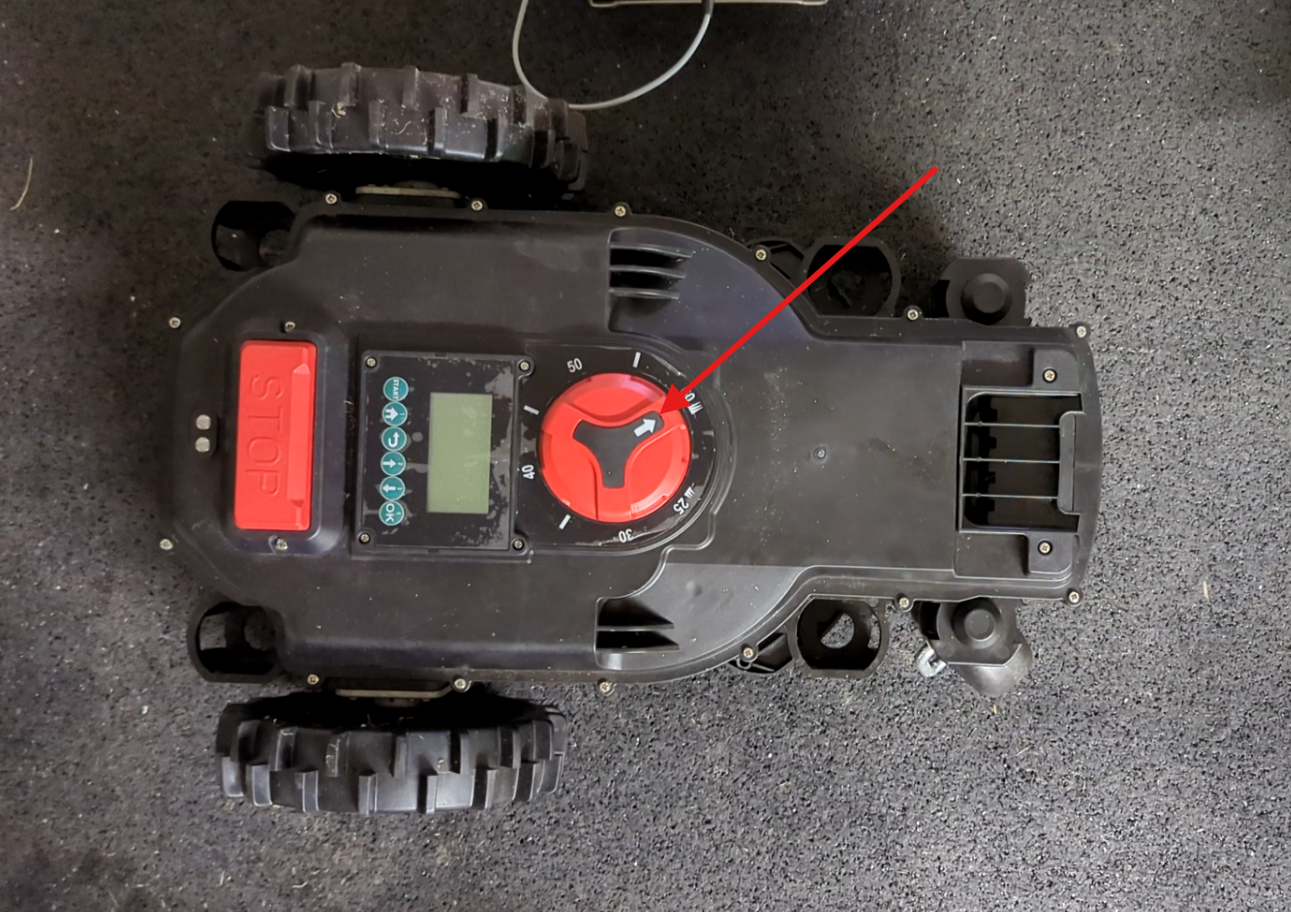

Drücke die Blende durch sanftes Biegen wieder ein.

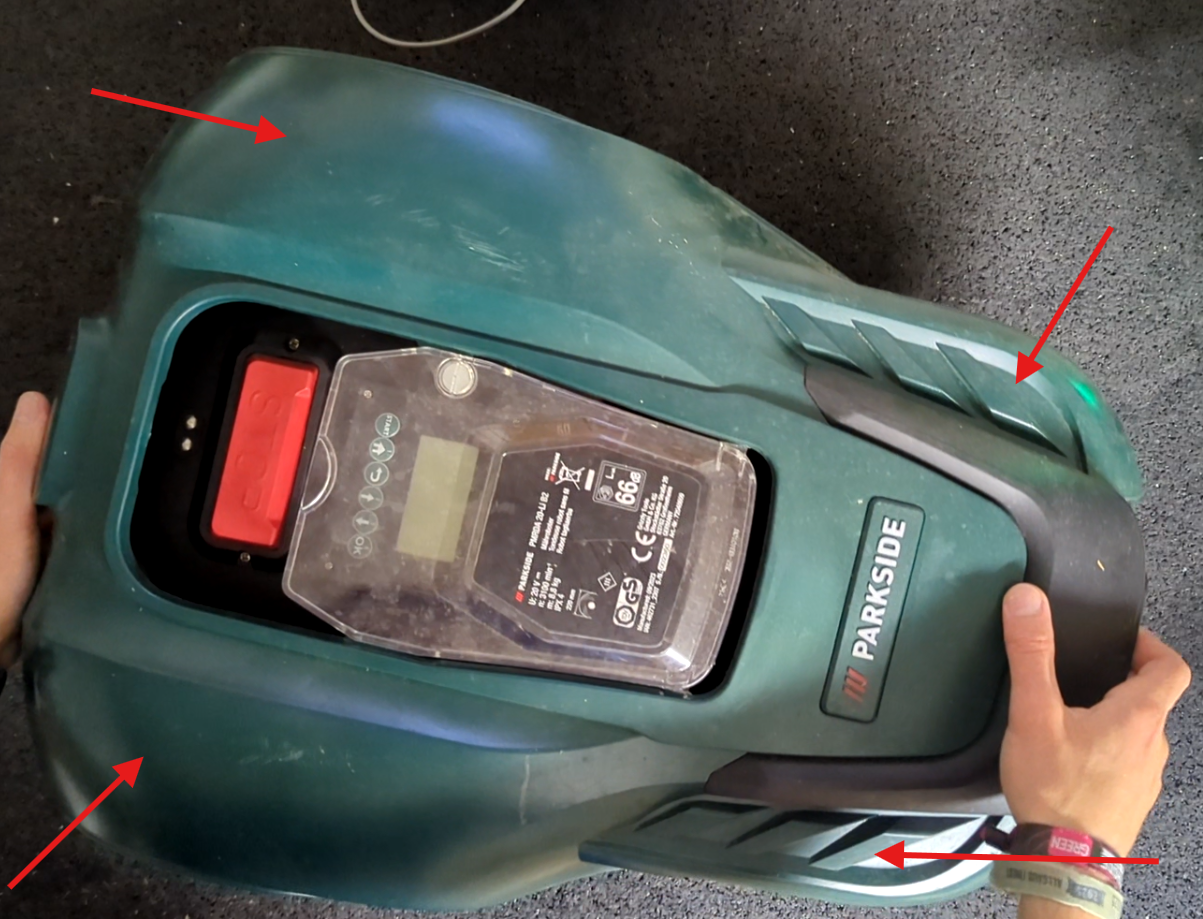

Setzte das Chassis durch sanftes Drücken wieder auf. Achte darauf, dass jeder der 4 Halteclips wieder einrastet.

Schraube nun mit dem langen Kreuzschlitzschraubendreher wieder die obere Deckelhalterung an.

Schraube den Messerschutz wieder an.

Schraube den Messerteller wieder an. \nWichtig: Verwende für die Schrauben unbedingt Schraubensicherung!

Setzte den Akku wieder ein, kontrolliere die Dichtung des Akkufachs und schraube den Akkudeckel wieder auf.
